    全天候防爆阻火呼吸阀HXF-IZ

    HXF-IZ防爆阻火呼吸阀详细资料:

    HXF-IZ防爆阻火呼吸阀,又名HXF-IZ阻火呼吸阀,防爆阻火呼吸阀阻火器功能与呼吸阀功能为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。

    防爆阻火呼吸阀适用范围:

    防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。

    【性能及特点】

    全天候防爆型壳体选用不锈钢、铸钢、铝合金,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好; 结构简单,易检修,安全方便。

    【维护与保养】

    为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

    【安 装】

    1 )呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

    2 )当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

    3 )若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约 200mm ,这样氮气进罐后不直接排出,达到氮封的目的。

    防爆阻火呼吸阀主要技术参数:

    A级正压 355Pa (36毫米水柱)
    负压 295Pa (30毫米水柱)
    B级正压 980Pa (100毫米水柱)
    负压 295Pa (30毫米水柱)
    C级正压 1765Pa (180毫米水柱)
    负压 295Pa (30毫米水柱)

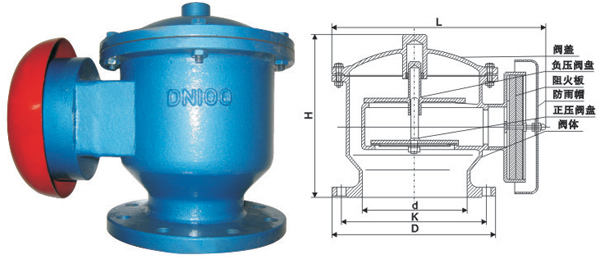

    防爆阻火呼吸阀主要外形与连接尺寸:



    公称通径 (mm) 安装尺寸(mm)
    D K L H n×φ
    DN25 115 85 160 165 4×14
    DN32 135 100 180 185 4×18
    DN40 145 110 190 190 4×18
    DN50 160 125 220 220 4×18
    DN80 195 160 270 260 8×18
    DN100 215 180 310 280 8×18
    DN150 280 240 380 330 8×22
    DN200 335 295 450 380 12×22
    DN250 395 350 520 420 12×22
    DN400 565 515 670 520 16×26


    阀门订购流程

    1. 客户可将采购清单直接拨打咨询热线:021-66367787 / 18930023468。

    2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价(价格清单)。

    3. 具体事宜商定,如:交货期、特殊要求等等。

    订货须知:
    1、客户对产品有特殊要求须在订货合同上提供以下说明:
    ① 结构长度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号和要求,在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点,并先按总额的30%预定金或全额货款及汇入我公司账户,其余货款待发货前 汇入,以便及时安排发货
